高速平切机技术参数

一、水平切割机的突出优点在于：

1、双主轴、双主电机、采用德国技术；

2、切片精度高，厚度误差在±0.1 mm以内；

3、机架稳固；

4、采用两个伺服电机，分别控制前后速度与上下距离；

5、不会跑锯；

6、锯轮为钢质材料料，精度高，锯轮外跳在 0.05 mm 以下。

7、适应密度35~350kg/m³的硬质蜂窝纸泡沫和轻木切割要求。

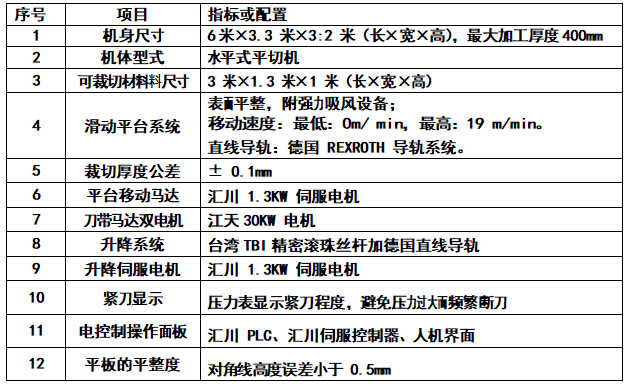

二、基本参数及规格

主要技术规格

材料料高度：1000 mm；

切削厚度：前面厚度 >3mm , < 150 mm；最末尾一片厚度≥3mm；

切削宽度：1300 mm；

切削长度：最大 3000 mm；

工作台大小：宽度 1300 mm，长度3000 mm；

驱动：汇川伺服电机、江天电机；

锯条形式：单斜；配锯条2 根；

规格： 预定驱动：江天30KW；

变频速度：0~2250 转/分；驱动轮，线速5000/分；

直径 710 mm；   电机锯条电机：江天30KW；

工作台电机驱动：汇川 1.3 KW 伺服电机头部升降电机驱动：

汇川 1.3KW 伺服电机；真空吸风定位设备电机：7.5 KW×1 台；吸尘器电机功率：11KW/台

2、头部组件

锯条驱动系统：江天电机锯条导向：

锯条运转方向为逆时针；锯条入刀侧与出刀侧皆有导向装置；含锯条清洁、风冷却装置；

驱动轮直径：710 mm；锯条松紧指示：以压力表显示锯条承受拉力；

头部升降系统：1.3KW 汇川伺服电机；

升降速率：0 mm ~1000 mm／min；自动裁切时，可预设后退时刀头自动上升；

润滑系统：升降螺杆采用滚珠螺杆－手动润滑；底部导轨采用自动泵油；锯条距工作台的距离：可调整，最小距离5mm；

3、工作台组件

工作台：宽1300 mm，长3000 mm，

工作台驱动：汇川伺服电机；原装德国进口直线导轨＋台湾滚珠螺杆驱动；

真空系统：高压风机  配1  台；7.5KW  吸风式×1  台（本合同价格已包含在内）；控制系统：

PLC 系统用汇川生产，人机界面  PLC 伺服电机启动器器，三个连动程序；可升降板面吸尘装置；

安全性能：断刀安全装置、紧急停止、防护盖、安全防护网、升降防护盖。

4、机床整体信息

安装后机床的整体尺寸：长 6000 mm ， 宽 3300 mm ，高 3200 mm ； ⽑

毛重： 7500 kg ；

气源要求：6 kg/cm2；

总功率：42.5KW。
